机械密封HM120系列

      HM120系列机械密封是一中内流内装、单端面、单弹簧平衡型结构，符合ISO-3069、 JB1472-75标准。应用于各种小型离心泵、化工泵、管道泵、管道增压泵、胶体磨、研磨机、胶体泵、研磨泵、混合泵、混合机、水粉混合器及水泵。
      本系列机械密封中○型圈分丁腈橡胶、氟橡胶两种，请用户在选用时注意。
      如果使用介质的腐蚀性较强，则应改○型圈为聚四氟乙烯Ｖ型圈。用户在订货时必须注意。
      本系列为提高水泵产品的三化程序，谨向用户推荐优先选择使用。

适用范围：
◇ 密封介质：水、油、弱酸、弱碱等一般腐蚀性介质
◇ 密封压力：≤1.0 MPa
◇ 密封腔温度：
丁腈橡胶：-20～180℃
氟橡胶：-20～180℃
聚四氟乙烯Ｖ型圈：-80～250℃
◇ 转速：轴径≤φ45 ： ≤3000 转/分
轴径 >φ45 ： ≤1450 转/分

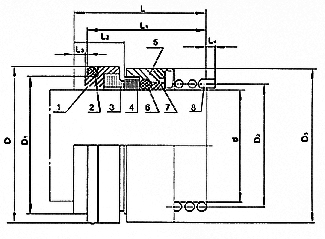

1、静环垫 2、静环○型圈 3、静环 4、动环 5、动环座 6、动环○型圈 7、推挡圈 8、弹簧

型号	d	D	D1	D2	D3	L	L1	L2	L3	L4
120-18	18	33	29	21	32	43	36	19	7	3.5
120-20	20	35	29	23	34	43	36	19	7	3.5
120-25	25	40	34	28	39	47	40	19	7	3.5
120-28	28	43	37	31	42	47	40	19	7	3.5
120-30	30	45	39	33	44	50	43	19	7	3.5
120-35	35	50	44	36	49	53	46	19	7	3.5
120-40	40	58	51	44	57	57	50	20	7	3.5
120-45	45	63	56	50	62	61	54	20	7	3.5
120-50	50	70	62	55	69	62	55	22	7	3.5
120-55	55	75	67	60	74	64	57	22	7	4
120-60	60	80	72	65	79	65	58	22	7	4
120-65	65	85	77	71	84	67	60	23	7	4
120-70	70	92	83	76	91	70	63	25	7	4
120-75	75	97	88	80	97	72	65	25	7	5.5
120-80	80	105	95	87	104	72	65	25	7	5.5
